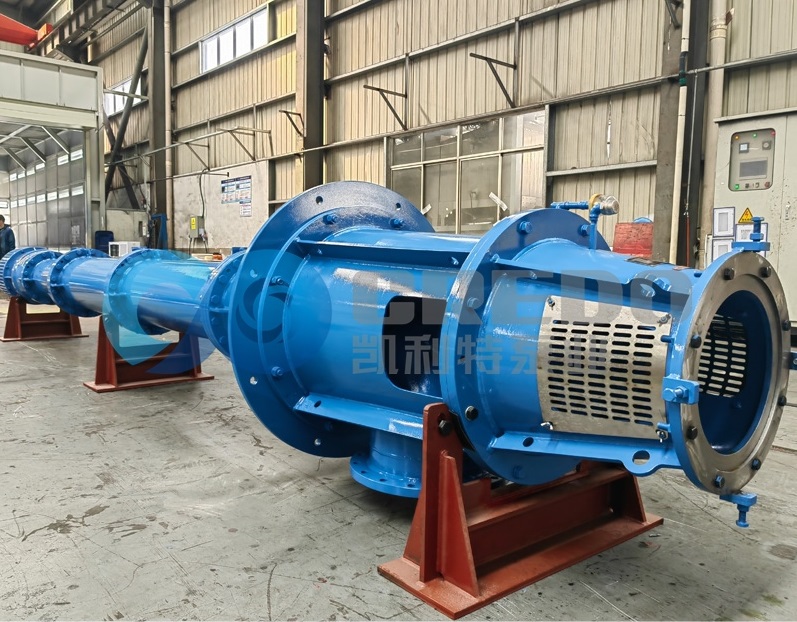

Tha cavitation na chunnart falaichte dha  pumpa roth-uidheam dìreach  obrachadh, ag adhbhrachadh crith, fuaim, agus bleith impeller a dh'fhaodadh leantainn gu fàilligeadh tubaisteach. Ach, mar thoradh air an structar sònraichte aca (fada seafta suas ri deichean mheatairean) agus stàladh iom-fhillte, tha deuchainn dèanadais cavitation (dearbhadh NPSHr) airson pumpaichean roth-uidheam dìreach nan dùbhlan mòr.

I. Inneal Deuchainn Lùb Dùinte: Precision vs Cuingeachaidhean Spàsail

1.Testing Prionnsabalan agus Dòighean-obrach

• Prìomh Uidheam: Siostam lùb dùinte (pump falamh, tanca stàbaill, sruth-sruth, mothachairean cuideam) airson smachd cuideam inlet mionaideach.

• Modh-obrach:

· Ceartaich astar pumpa agus ìre sruth.

· Mean air mhean lughdaich cuideam a-steach gus an tuit ceann 3% (puing mìneachaidh NPSHr).

· Clàraich cuideam èiginneach agus obrachadh a-mach NPSHr.

• Cruinneas dàta: ±2%, a rèir inbhean ISO 5199.

2. Dùbhlain airson Pumpaichean Turbine Vertical

• Crìochan fànais: Tha feannagan lùb dùinte àbhaisteach ≤5 m de dh'àirde dìreach, neo-chòrdail ri pumpaichean fada (fad cas àbhaisteach: 10-30 m).

• Saobhadh Giùlan Dynamic: Bidh giorrachadh shailean ag atharrachadh astaran èiginneach agus modhan crathaidh, a’ toirt sùil air toraidhean deuchainn.

3. Gnìomhachas Tagraidhean

• Cùisean Cleachdaidh: Pumpaichean tobar domhainn le cumadh goirid (seata ≤5 m), prototype R&D.

• Sgrùdadh Cùise: Lùghdaich saothraiche pumpa NPSHr 22% às deidh dealbhadh impeller a bharrachadh tro 200 deuchainn lùb dùinte.

II. Rig Deuchainn Open-Loop: A’ cothromachadh sùbailteachd agus cruinneas

1. Prionnsabalan Deuchainn

• Siostam fosgailte:A’ cleachdadh eadar-dhealachaidhean ìre lionn tanca no pumpaichean falamh airson smachd cuideam a-staigh (nas sìmplidh ach nas mionaidiche).

• Prìomh leasachaidhean:

· Luchd-sgaoilidh cuideam eadar-dhealaichte àrd-chruinneas (mearachd ≤0.1% FS).

· Meatairean sruthadh laser (±0.5% cruinneas) an àite meatairean roth-uidheam traidiseanta.

2. Inghearach Turbine Pump Atharrachaidhean

• Samhlachadh Deep-Well: Tog shailean fon talamh (doimhneachd ≥ fad shailean pumpaidh) gus suidheachaidhean bogaidh ath-riochdachadh.

• Ceartachadh Dàta:Tha modaladh CFD a’ dèanamh dìoladh airson call cuideam a-staigh air adhbhrachadh le strì an aghaidh loidhne-phìoban.

III. Deuchainn làraich: Dearbhadh Cruinneil

1. Prionnsabalan Deuchainn

• Atharrachaidhean Obrachaidh: Mion-atharraich cuideam a-steach tro smeòrach bhalbhaichean no atharrachaidhean astair VFD gus puingean tuiteam cinn a chomharrachadh.

• Prìomh fhoirmle:

NPSHr=NPSHr=ρgPin+2gvin2−ρgPv

(Feumar a bhith a’ tomhas cuideam inlet Pin, velocity vin, agus teòthachd siùbhlach.)

Modh-obrach

Stàlaich mothachairean cuideam àrd-chruinneas aig an flange inlet.

Mean air mhean dùin bhalbhaichean a-steach fhad ‘s a bhios tu a’ clàradh sruthadh, ceann agus cuideam.

Ceann cuilbheart vs lùb cuideam inlet gus puing tionndaidh NPSHr a chomharrachadh.

2.Challenges and Solutions

• Factaran eadar-theachd:

· Crith pìoba → Cuir a-steach innealan an-aghaidh crith.

· Inntrigeadh gas → Cleachd sgrùdairean susbaint gas in-loidhne.

• Àrdachadh Cruinneas:

· Iomadh tomhas cuibheasach.

· Dèan sgrùdadh air speactra crathaidh (bidh tòiseachadh cavitation a’ piobrachadh spìcean lùth 1–4 kHz).

IV. Deuchainn Modail le Sgèile: Lèirsinnean cosg-èifeachdach

1. Bunait Teòiridh Co-chosmhail

•Laighean Sgèileadh: Cùm astar sònraichte ns; meudan impeller sgèile mar:

· QmQ = (DmD)3, HmH = (DmD)2

• Dealbhadh Modail:  co-mheasan sgèile 1: 2 gu 1: 5; ath-riochdachadh stuthan agus garbh uachdar.

2. Buannachdan Pumpa Turbine Vertical

• Co-fhreagarrachd àite: Bidh modalan le cumadh goirid a’ freagairt air feannagan deuchainn àbhaisteach.

•Sàbhalaidhean cosgais: Lùghdaich cosgaisean deuchainn gu 10-20% de prototypes làn-sgèile.

Stòran Mearachd agus Ceartachaidhean

• Buaidh air sgèile:  Diofar àireamhan Reynolds → Cuir a-steach modalan ceartachaidh buaireadh.

•Garbhachd an uachdar:  Modalan Pòlach gu Ra≤0.8μm gus cuir an-aghaidh call brisidh.

V. Simulation didseatach: Tionndadh deuchainn brìgheil

1. Modail CFD

•Pròiseas:

Tog modalan làn-sruth 3D slighe.

Dèan rèiteachadh air sruthadh multiphase (uisge + vapor) agus modalan cavitation (me, Schnerr-Sauer).

Dèan ath-aithris gus an tuit ceann 3%; toirt a-mach NPSHr.

• Dearbhadh: Tha toraidhean CFD a’ nochdadh ≤8% dealachadh bho dheuchainnean corporra ann an sgrùdaidhean cùise.

2. Ro-innse Ionnsachadh Inneal

• Dòigh-obrach air a stiùireadh le dàta:  Modalan ath-thrèanadh air dàta eachdraidheil; paramadairean impeller cuir a-steach (D2, β2, msaa) gus ro-innse NPSHr.

• Buannachd: A’ cuir às do dheuchainnean corporra, a’ gearradh chuairtean dealbhaidh 70%.

Co-dhùnadh: Bho "Empirical Guesswork" gu "Quantifiable Precision"

Feumaidh deuchainn cavitation pumpa roth-uidheam inghearach faighinn thairis air a’ mhì-thuigse gu bheil “structaran sònraichte a’ cur casg air deuchainnean ceart. Le bhith a’ cothlamadh feannagan dùinte / lùb fosgailte, deuchainnean achaidh, modalan sgèile, agus samhlaidhean didseatach, faodaidh innleadairean tomhas NPSHr gus dealbhadh agus ro-innleachdan cumail suas a mheudachadh. Mar a thèid innealan deuchainn tar-chinealach agus AI air adhart, bidh coileanadh làn fhaicsinneachd agus smachd air coileanadh cavitation gu bhith na chleachdadh àbhaisteach.
